Hiệu chuẩn lò nhiệt là quy trình kỹ thuật thiết yếu đảm bảo độ chính xác và độ tin cậy của các thiết bị gia nhiệt trong sản xuất công nghiệp. Với sự phát triển mạnh mẽ của ngành công nghiệp chế tạo tại Việt Nam, nhu cầu hiệu chuẩn thiết bị đo lường ngày càng tăng cao.
Thống Kê Thị Trường Hiệu Chuẩn Lò Nhiệt Việt Nam
| Chỉ Số | Giá Trị | Ghi Chú |
| Số lượng lò nhiệt cần hiệu chuẩn hàng năm | 15.000+ thiết bị | Tăng 12% so với năm trước |
| Tỷ lệ lò nhiệt hoạt động sai sót khi chưa hiệu chuẩn | 35-45% | Theo khảo sát của Hiệu chuẩn TP |
| Chi phí thiệt hại do lò nhiệt không chính xác | 2.3 tỷ VNĐ/năm | Chỉ tính riêng ngành thép |
| Thời gian tiết kiệm sau hiệu chuẩn | 25-30% | Giảm thời gian sản xuất |
| Tỷ lệ doanh nghiệp thực hiện hiệu chuẩn định kỳ | 68% | Tăng từ 45% trong 3 năm qua |
| Độ chính xác cải thiện sau hiệu chuẩn | 95-99.5% | Tùy theo loại lò và phương pháp |
Nguyên Lý Hoạt Động Cơ Bản

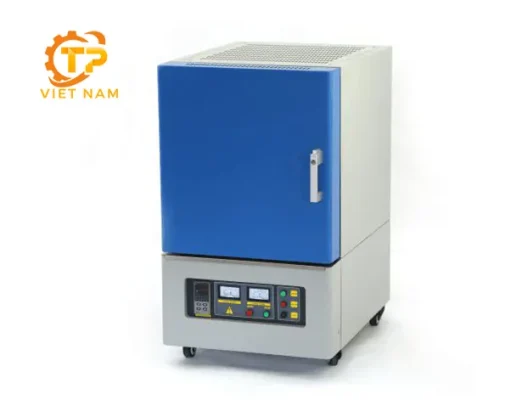

Lò nung
Lò nhiệt hoạt động dựa trên nguyên lý chuyển đổi năng lượng điện thành nhiệt năng thông qua các phần tử gia nhiệt, sau đó truyền nhiệt đến vật liệu cần xử lý bằng các phương thức dẫn nhiệt, đối lưu và bức xạ.
Quy Trình Hoạt Động cơ bản:
- Cung cấp năng lượng: Điện năng được đưa vào các phần tử gia nhiệt (điện trở, cảm ứng từ, vi sóng) để tạo ra nhiệt năng.
- Kiểm soát nhiệt độ: Hệ thống điều khiển PID nhận tín hiệu từ cảm biến nhiệt độ và điều chỉnh công suất đầu vào để duy trì nhiệt độ mong muốn.
- Phân bố nhiệt: Nhiệt được truyền đến toàn bộ buồng nung thông qua dẫn nhiệt qua thành lò, đối lưu qua không khí/khí bảo vệ, và bức xạ từ các bề mặt nóng.
- Cân bằng nhiệt: Hệ thống đạt trạng thái cân bằng khi nhiệt cung cấp bằng tổng nhiệt tiêu thụ và tổn thất ra môi trường.
Các Thành Phần Chính Của Lò Nhiệt
- Phần tử gia nhiệt: Dây điện trở, cuộn cảm ứng, magnetron vi sóng
- Buồng nung: Vỏ thép chịu nhiệt với lớp cách nhiệt bên trong
- Hệ thống điều khiển: Controller, thyristor, contactor điều chỉnh công suất
- Cảm biến nhiệt độ: Cặp nhiệt điện (K, J, S, R), RTD Pt100/Pt1000
- Hệ thống an toàn: Relay quá nhiệt, áp suất, khí rò rỉ
Các Loại Truyền Nhiệt Trong Lò
Dẫn nhiệt (Conduction): Truyền nhiệt trực tiếp qua tiếp xúc vật lý giữa các phần tử có nhiệt độ khác nhau.
Đối lưu (Convection): Truyền nhiệt thông qua chuyển động của chất lưu (khí, chất lỏng) bên trong buồng lò.
Bức xạ (Radiation): Truyền nhiệt qua sóng điện từ, chiếm ưu thế ở nhiệt độ cao (>500°C).

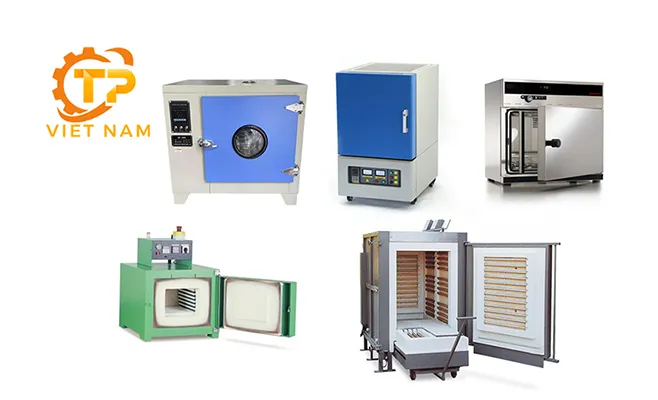

Phân Loại Chi Tiết Các Loại Lò Nhiệt
Bảng Tổng Quan Phân Loại Lò Nhiệt
| Loại Lò | Dải Nhiệt Độ | Độ Chính Xác | Ứng Dụng Chính | Tần Suất Hiệu Chuẩn |
| Lò nung chân không | 200-1200°C | ±2-5°C | Xử lý nhiệt kim loại | 6 tháng |
| Lò thổi khí | 800-1800°C | ±5-10°C | Luyện kim, đúc | 3 tháng |
| Lò điện trở | 50-1000°C | ±1-3°C | Thí nghiệm, sấy khô | 12 tháng |
| Lò cảm ứng | 600-2000°C | ±3-8°C | Gia công kim loại | 4 tháng |
| Lò vi sóng | 100-300°C | ±0.5-2°C | Thực phẩm, hóa học | 6 tháng |
Lò Nung Chân Không

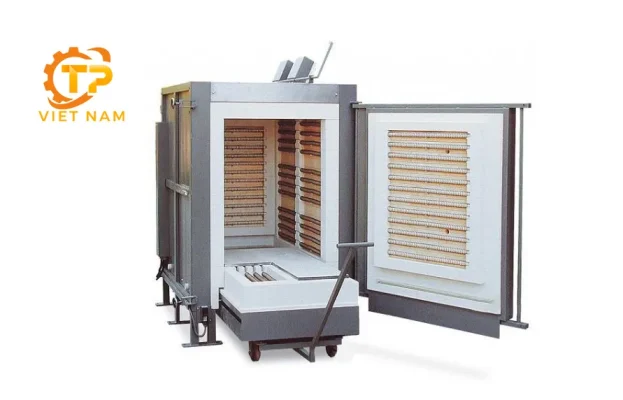

Lò nung chân không
Đặc điểm kỹ thuật nổi bật:
- Hoạt động trong môi trường không có oxy
- Khả năng kiểm soát áp suất từ 10⁻³ đến 10⁻⁶ mbar
- Hệ thống làm mát nhanh bằng khí trờ
- Cảm biến nhiệt độ dạng cặp nhiệt điện loại K, N hoặc S
Ứng dụng thực tế:
- Xử lý nhiệt hợp kim đặc biệt trong ngành hàng không
- Sản xuất linh kiện điện tử precision
- Gia công dao cắt và khuôn mẫu chuyên dụng
Lò Thổi Khí
Đặc điểm kỹ thuật nổi bật:
- Hệ thống thổi khí cưỡng bức đảm bảo phân bố nhiệt đều
- Buồng nung bằng vật liệu chịu lửa cao cấp
- Khả năng điều chỉnh tốc độ thổi khí 0.1-5 m/s
- Hệ thống an toàn chống quá nhiệt tự động
Ứng dụng thực tế:
- Luyện thép và hợp kim trong ngành kim loại
- Sản xuất gốm sứ công nghiệp
- Xử lý nhiệt linh kiện ô tô
Lò Điện Trở

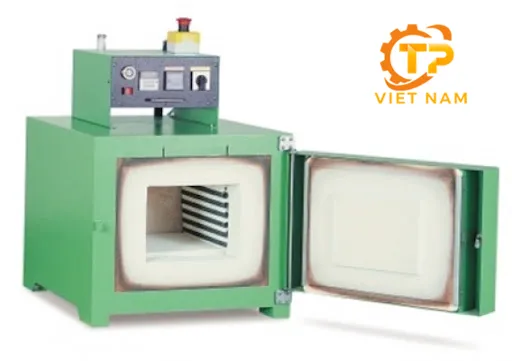

Lò nhiệt điện trở
Đặc điểm kỹ thuật nổi bật:
- Phần tử gia nhiệt bằng dây điện trở chất lượng cao
- Khả năng điều chỉnh nhiệt độ từng vùng độc lập
- Hệ thống PID controller chính xác
- Cách nhiệt đa lớp giảm tổn thất năng lượng
Ứng dụng thực tế:
- Phòng thí nghiệm nghiên cứu và phát triển
- Sấy khô nguyên liệu trong dược phẩm
- Gia công nhiệt chi tiết nhựa kỹ thuật
Ứng Dụng Trong Các Ngành
Bảng Ứng Dụng Theo Ngành
| Ngành | Loại Lò Chính | Yêu Cầu Đặc Biệt | Tác Động Kinh Tế |
| Ô tô | Lò cảm ứng, lò khí quyển kiểm soát | Độ cứng bề mặt ±2 HRC | 15% chi phí sản xuất |
| Thép | Lò thổi khí, lò hồ quay | Nhiệt độ đều ±10°C | 8-12% năng suất |
| Điện tử | Lò hồi lưu, lò chân không | Môi trường sạch ISO 7 | 25% tỷ lệ đạt |
| Thực phẩm | Lò sấy, lò nướng | HACCP, FDA compliance | 30% thời gian sản xuất |
| Dược phẩm | Lò sấy chân không, lò ủ nhiệt | GMP, validation | 40% chi phí kiểm soát |
| Hàng không | Lò xử lý nhiệt siêu hợp kim | AS9100, truy xuất 100% | 50% yêu cầu chất lượng |
Quy Trình Hiệu Chuẩn

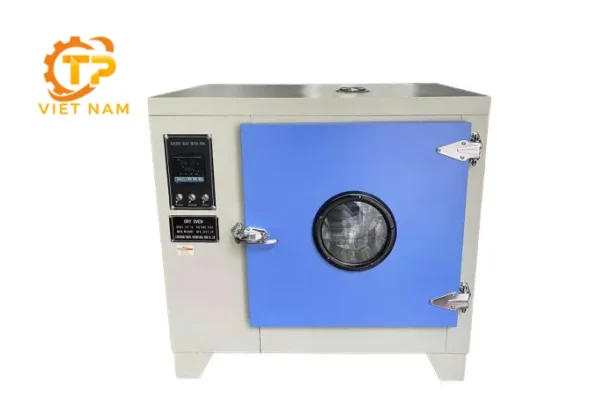

Lò sấy
1. Mục đích và phạm vi
- Mục đích: Đảm bảo lò nhiệt hoạt động chính xác, ổn định và đồng đều nhiệt độ trong dải làm việc, với sai số ≤ ±1°C.
- Phạm vi: Áp dụng cho lò nhiệt (tủ sấy, lò nung) có dải nhiệt độ từ 50°C đến 300°C (hoặc theo thông số thiết bị). Chỉ kiểm tra các phép cần thiết; không bao gồm sửa chữa.
2. Tài liệu tham chiếu
- TCVN 4391:1986 (Phương pháp hiệu chuẩn thiết bị đo nhiệt độ).
- Hướng dẫn sử dụng của nhà sản xuất.
- ISO/IEC 17025 (Yêu cầu chung về năng lực phòng thử nghiệm).
3. Thiết bị và dụng cụ
- Nhiệt kế chuẩn (loại Pt100 hoặc thermocouple, độ chính xác ±0.05°C, có chứng nhận hiệu chuẩn).
- Dụng cụ đo điện áp (đồng hồ vạn năng).
- Đồng hồ bấm giờ.
- Hồ sơ ghi chép (biểu mẫu hiệu chuẩn).
- Phần mềm tính toán (nếu có, như Excel cho độ không chắc chắn).
4. Điều kiện môi trường
- Nhiệt độ phòng: 20-25°C.
- Độ ẩm: <70% RH.
- Không khí sạch, không rung động hoặc nhiễu điện từ.
- Lò đặt trên bề mặt phẳng, cách tường ≥30 cm.
5. Quy trình thực hiện
- Chuẩn bị thiết bị:
- Kiểm tra hồ sơ lò: Số serial, ngày sản xuất, lịch sử hiệu chuẩn trước.
- Vệ sinh lò: Lau sạch bề mặt bên trong/ngoài, loại bỏ bụi bẩn.
- Kiểm tra bên ngoài: Xem ký hiệu (model, số hiệu, dải nhiệt độ), không nứt vỡ, cửa kín khít, dây điện nguyên vẹn.
- Kiểm tra kỹ thuật:
- Cấp nguồn điện áp danh định (ví dụ: 220V ±10%).
- Bật lò, kiểm tra bộ điều khiển: Hiển thị rõ nét, không kẹt kim/chữ số.
- Kiểm tra hoạt động: Cửa đóng kín, quạt (nếu có) chạy êm, không tiếng ồn lạ.
- Lắp đặt cảm biến chuẩn:
- Đặt ít nhất 3-5 cảm biến chuẩn tại các vị trí đại diện (giữa, góc trên/dưới, trung tâm theo sơ đồ).
- Cố định cảm biến cách thành lò ≥10 cm, không chạm vật liệu.
- Kết nối cảm biến với thiết bị đọc chuẩn, kiểm tra tín hiệu ổn định.
- Hiệu chuẩn đo lường:
- Chọn 4-6 điểm nhiệt độ kiểm tra (ví dụ: 50°C, 100°C, 150°C, 200°C, 250°C, 300°C), chia đều dải.
- Tại mỗi điểm:
- Đặt nhiệt độ lò đến điểm kiểm tra, chờ ổn định ≥30 phút (nhiệt độ dao động <0.5°C trong 10 phút).
- Đọc giá trị hiển thị của lò (T_lò) và giá trị từ cảm biến chuẩn (T_chuẩn) tại mỗi vị trí (lặp lại 3 lần, cách 1 phút).
- Ghi chép: Thời gian, T_lò, T_chuẩn1, T_chuẩn2, T_chuẩn3.
- Tắt lò giữa các điểm để tránh quá nhiệt, chờ ≥15 phút trước điểm tiếp theo.
- Kiểm tra độ ổn định: Giữ nhiệt độ 1 giờ, đo biến thiên (≤ ±0.5°C).
- Kiểm tra độ đồng đều: So sánh giá trị giữa các vị trí tại cùng điểm (chênh lệch ≤ ±2°C).
- Kết thúc:
- Tắt lò, tháo cảm biến, vệ sinh.
- Kiểm tra lại hoạt động bình thường.
6. Tính toán và đánh giá
- Sai số chỉ thị (∆T):
- Độ ổn định (σ):
- Độ đồng đều (δ):
- Độ không đảm bảo đo
- Đánh giá: Nếu tất cả ∆T, σ, δ trong giới hạn cho phép → Đạt; ngược lại → Không đạt hoặc giới hạn.
7. Ghi chép và báo cáo
- Sử dụng biểu mẫu: Ghi số hiệu lò, ngày, người thực hiện, kết quả từng điểm (bảng với cột: Điểm nhiệt độ, Vị trí, T_lò, T_chuẩn_tb, ∆T, σ, δ).
- Lập biên bản: Kết quả, khuyến nghị chu kỳ tái hiệu chuẩn (12 tháng).
- Dán tem hiệu chuẩn (nếu đạt) với ngày hết hạn.
- Lưu hồ sơ ≥5 năm.
Tần Suất Hiệu Chuẩn Được Khuyến Nghị
| Loại Thiết Bị | Điều Kiện Sử Dụng | Tần Suất Khuyến Nghị | Ghi Chú |
| Lò nung công nghiệp | Sử dụng liên tục | 3-6 tháng | Tùy theo môi trường |
| Lò thí nghiệm | Sử dụng thường xuyên | 6-12 tháng | Phụ thuộc độ chính xác yêu cầu |
| Lò sấy thực phẩm | Sử dụng hàng ngày | 4-6 tháng | Tuân thủ HACCP |
| Lò xử lý nhiệt | Môi trường khắc nghiệt | 2-4 tháng | Điều kiện bụi bặm, hóa chất |
| Lò chân không | Sử dụng gián đoạn | 6-12 tháng | Kiểm tra hệ thống chân không |
Lỗi Thường Gặp và Phương Pháp Khắc Phục

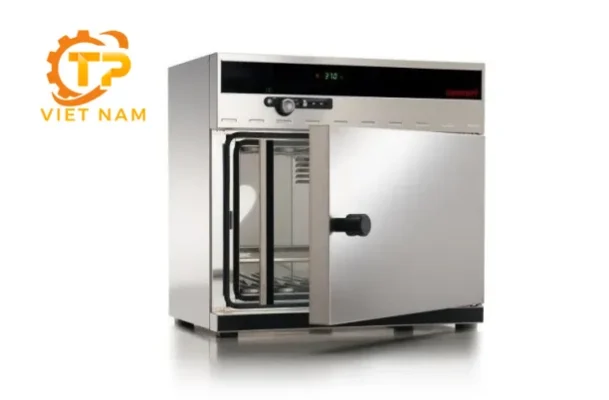

Lò sấy
Lỗi Về Nhiệt Độ
- Sai số nhiệt độ lớn: Kiểm tra cảm biến, thay thế nếu cần
- Phân bố nhiệt không đều: Bảo trì hệ thống tuần hoàn khí
- Thời gian đạt nhiệt độ chậm: Vệ sinh buồng nung, kiểm tra cách nhiệt
Lỗi Về Điều Khiển
- Controller không ổn định: Cập nhật thuật toán PID
- Hiển thị nhấp nháy: Kiểm tra nguồn điện, kết nối
- Không lưu được thông số: Thay pin backup, kiểm tra bộ nhớ
Lỗi Cơ Khí
- Cửa lò không khép kín: Điều chỉnh bản lề, thay seal
- Rung động bất thường: Cân bằng động, kiểm tra foundation
- Ăn mòn buồng nung: Thay lining, cải thiện môi trường
Bảo Trì và Bảo Quản
Bảo Trì Định Kỳ
Thực hiện vệ sinh buồng nung hàng tuần, kiểm tra cảm biến hàng tháng, thay thế phụ kiện theo chu kỳ khuyến nghị của nhà sản xuất. Ghi chép đầy đủ lịch sử vận hành và bảo trì.
Bảo Quản Đúng Cách
Duy trì môi trường khô ráo, tránh va đập, bảo vệ khỏi bụi bặm và hóa chất ăn mòn. Sử dụng hộp để bảo vệ khi không vận hành.
Đào Tạo Nhân Viên
Đảm bảo người vận hành được đào tạo đầy đủ về quy trình, an toàn và bảo trì cơ bản. Cập nhật kiến thức thường xuyên qua các khóa học chuyên môn.
Lựa Chọn Dịch Vụ Hiệu Chuẩn Chuyên Nghiệp
Hiệu Chuẩn TP – Đơn Vị Hàng Đầu
Với hơn 10 năm kinh nghiệm trong lĩnh vực hiệu chuẩn thiết bị đo lường, Hiệu Chuẩn TP tự hào là đối tác tin cậy của hơn 2,000 doanh nghiệp trên toàn quốc. Chúng tôi sở hữu đội ngũ kỹ sư chuyên môn cao và trang thiết bị hiện đại nhất thị trường.
Ưu Điểm Vượt Trội
Tool Tính Độ Không Đảm Bảo Đo Độc Quyền: Hiệu Chuẩn TP đã phát triển công cụ tính toán độ không đảm bảo đo chuyên dụng, giúp tối ưu hóa quy trình và đảm bảo độ chính xác cao nhất trong ngành.
Chứng Nhận Quốc Tế: Được công nhận bởi VILAS, AOSC, ISO/IEC 17025:2017, đáp ứng tiêu chuẩn xuất khẩu khắt khe nhất.
Dịch Vụ Chuyên Sâu: Chuyên môn hóa cao trong hiệu chuẩn thiết bị đo lường và đào tạo kỹ thuật chuyên nghiệp.
Quy Trình Làm Việc Chuyên Nghiệp
Các Bước Thực Hiện
- Tiếp nhận yêu cầu và tư vấn sơ bộ – Phản hồi trong 30 phút
- Khảo sát thiết bị tại hiện trường – Đánh giá điều kiện và yêu cầu kỹ thuật
- Lập báo giá chi tiết và ký hợp đồng – Minh bạch về chi phí và thời gian
- Chuẩn bị thiết bị chuẩn và lập kế hoạch – Theo lịch hẹn linh hoạt
- Kiểm tra và hiệu chỉnh sơ bộ – Đảm bảo thiết bị hoạt động ổn định
- Thực hiện hiệu chuẩn theo quy trình chuẩn – Tuân thủ ISO/IEC 17025
- Ghi nhận và xử lý dữ liệu đo – Sử dụng tool tính toán chuyên dụng
- Tính toán độ không đảm bảo đo – Áp dụng phương pháp GUM
- Lập báo cáo hiệu chuẩn chi tiết – Theo mẫu quốc tế chuẩn hóa
- Cấp chứng nhận & dán tem hiệu chuẩn – Xác nhận tính hợp lệ
- Bàn giao kết quả và hướng dẫn bảo quản – Tư vấn chu kỳ hiệu chuẩn tiếp theo
- Hỗ trợ kỹ thuật sau dịch vụ – Hotline 24/7 giải đáp thắc mắc
FAQs
Hiệu chuẩn tại chỗ hay đưa về lab?
Với lò nhiệt cố định, chúng tôi thực hiện hiệu chuẩn tại chỗ. Lò di động nhỏ có thể đưa về lab để có độ chính xác cao hơn.
Tại sao cần đo ở nhiều điểm trong lò mà không phải chỉ một điểm ở tâm?
Để đánh giá “độ đồng đều nhiệt”. Không khí nóng có thể không phân bố đều trong buồng lò, gây ra chênh lệch nhiệt độ giữa tâm, các góc, gần cửa… Việc đo nhiều điểm đảm bảo rằng toàn bộ sản phẩm của bạn được xử lý ở cùng một điều kiện nhiệt độ.
Tôi có thể sử dụng lò nhiệt ngay sau khi hiệu chuẩn không?
Có. Ngay sau khi quá trình hiệu chuẩn hoàn tất và kỹ thuật viên dán tem, bạn có thể sử dụng lò bình thường. Giấy chứng nhận chi tiết sẽ được gửi đến sau đó.
Tem hiệu chuẩn bị rách/mờ thì Giấy chứng nhận còn giá trị không?
Giá trị pháp lý nằm ở Giấy chứng nhận hiệu chuẩn. Tem chỉ là dấu hiệu nhận biết nhanh. Tuy nhiên, bạn nên giữ tem cẩn thận để dễ dàng quản lý và truy xuất thông tin. Nếu tem hỏng, bạn vẫn hoàn toàn có thể sử dụng Giấy chứng nhận để chứng minh thiết bị đã được hiệu chuẩn.
